使用条件

1.环境温度为-45C--+50*C.2海拔高度不大于3000M。3.电源频率为50-60HZ.4.风速不超过35MIs.

5.地震强度为8度以下的地区。

结构特点

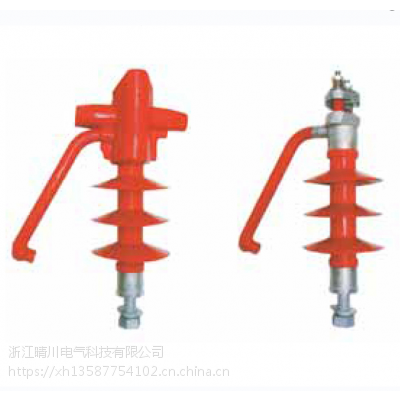

1.本产品分穿刺式和非穿刺式(剥除绝缘层)二种,其主要由绝缘护置、夹线铝合金金具、复合绝缘子、引弧棒和下钢脚等组成。

2.引弧棒和夹线金具装配成- -体,当雷电发生时,引弧棒和下钢脚之间形成短路通道,引起闪络放电,接续的工频电弧移动到引弧棒和下脚之间钢燃烧,以保护导线免予***。因引狐棒绕开伞裙井调至放电间雕,放电效果更好,并能防止绝缘子伞裙烧坏。

3.夹线金具有穿刺式的刺齿构造,刺齿可拆卸,剁皮或不剥皮用途可选择。刺齿采用比铝合金强度更高导电性能铜合金材料,表而经过电(滲)渡处理以防止铜铝结合时氧化,这样铜铝导线都可使用。

4.采用复合材料制作的防雷绝緣子比电瓷绝缘子的绝缘性能好,并且其爬电距离大,提高了绝缘子的防污秽水平。5.已考虑到防止鸟类对架空导线造成短路危害的独特结构。6.能耐受5次左右工频大电流电弧的烧灼。

安装方法

1.防雷支柱绝缘子的夹线槽应对准导线平行方向安装在横担上,拧紧钢脚螺母,等同传统的绝缘子安装方法,把引弧棒朝向横担的(距离横担最远处)远处侧;引弧棒朝向一一个方向,是朝向负荷侧;

2.穿刺式的夹线方式有2种: ( 1)力距螺母的紧固方法:将绝缘导线尽量平行卡进线夹槽内,先用手拧紧力矩螺母,再用套简扳手交替均匀拧紧至力距螺母***脱落为止。(2 )根据导线截面及天温度设定扭力扳手值20-35Nm,用扭力扳手交替、对称拧紧2个压力螺母。用肉眼检查导线绝缘层贴紧线夹弧槽。看不见刺齿根部即可,然后拧紧备紧螺母,防止压力螺母松动;

3.非穿刺式的夹线方式为:绝缘导线剥开-段约65-80mm缠绕 上铝包带嵌入绝缘子夹线金具上,用扳手把压紧螺母拧紧带动压块座压紧导线即可,绝缘护置裝配在夹线金具的外部。( 具体请参照产品安装说明书)

引用技术标准

GB311.1-1997《高压输变电设备的绝缘配合》

JB/T5892-1991《高压线路用有机复合绝缘子技术条件》DLT620-1997《交流电气装置的过电压保护和绝缘配合》JB/T8177-1999《绝缘子金具附件热镀锌层通用技术条件》
