负压压力开关又称真空开关，是集负压测量、显示、控制于一体的智能化仪表，具有操作简单、安装方便、精度高、功能强等特点。该压力开关具有反向控制、延时控制、漏压保护、密码保护、一键误差清零、多种压力切换等功能，可用于各类真空度的测量，可与各类真空泵配套使用。

真空开关是一种用于真空系统的压力保护自动控制器。当系统中的真空压力大于设***，则控制器会自动切断电路，发出信号，以***系统的正常工作。当系统内的压力高于或低于安全压力时，控制器内的压力感应器立即动作，使控制器内的触点接通或断开，此时设备停止工作；当系统内的压力回到设备的安全压力范围时，控制器内的压力感应器立即复位，使控制器内的触点接通或断开，此时设备正常工作。

机械式真空开关为纯机械形变导致微动开关动作。当压力增加时，真空开关作用在不同的传感压力元器件（膜片、波纹管、活塞）产生形变，将向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出。机械压力开关设定方式从功能原理上均为连续位移型，设***可单点设定并最多可达到3个不同的设***。

分类

编辑

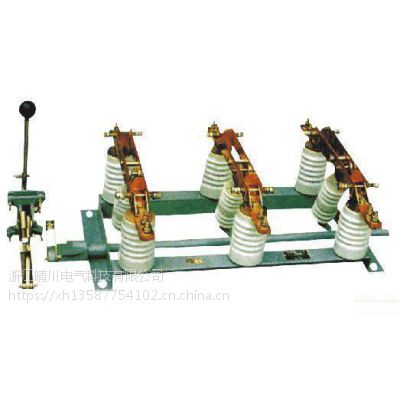

根据技术参数、结构特征以及用途、使用场所的不同，现行的真空开关电器可分为许多类别，主要有以下几种：

(1)按安装使用场所分类。有户内、户外型，在户外型中又有落地安装和柱上开关两大类。

(2)按开断电流的能力分类。有真空断路器、真空负荷开关与真空接触器。真空断路器具有开断安装点线路的短路电流的能力，现行最小容量的柱上真空断路器一般额定短路开断电流均可达到20kA;真空负荷开关和真空接触器只用于开断负荷电流，一般的额定值为630A，也有的可达800A或1250A，它们开断短路电流的能力很小，仅约在1000～2000A，因此在应用时需选配熔断器作后备保护，开断短路电流。真空接触器的特点是可频繁合、分操作。因此真空负荷开关和真空接触器应用的常见形式是它们与限流熔断器的组合。

(3)按用途分类。有配电真空断路器、发电机真空断路器。前者的结构类型、规格最多，额定短路开断电流达到63kA，额定电流达3150A；后者则是正在发展的安装在12～24kV发电机出口的保护控制开关，尚有许多关键技术课题在研究中，目前的额定短路开断电流是80kA。

(4)按电压等级分类。有低压真空断路器、中压真空断路器和高压真空断路器。其中，中压真空断路器用于配电网，即前述的配电级真空断路器，它们在数量和品种方面都占绝大多数，其额定电压为7.2～40. 5kV。低压真空断路器和高压真空断路器则是由中压产品拓展的断路器，低压真空断路器主要是具有电弧封闭的特点，有利于防爆、防火，因而一般用于660V及以下的煤矿、化工和多粉尘易燃、易爆的场所。 [1]

开关应用

编辑

广泛应用于各种工业自控环境，涉及石油管道、水利水电、铁路交通、智能建筑、生产自控、航空航天、***、石化、油井、电力、船舶、机床、管道送风、锅炉负压等众多行业。

主要用在冶金、化工、石油、钢铁、机械、制冷设备、冷冻设备、水泵的压力控制，低水位保护压力控制、电厂、水泥、食品、船舶等行业的气体、蒸气及水、油等液体压力设备和其它工业设备于执行机构配套上进行压力监控、报警、联锁保护，实现二位式自动控制。

测量原理

编辑

当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

主要特点

编辑

1、采用英制管螺纹快速接头或铜管焊接式安装结构，安装灵活，使用方便，无需特殊的安装固定。
　　2、插片式导线式连接方可供用户任意选定。
　　3、密封式不锈钢感应器***。
　　4、压力范围内可根据用户任意选定的压力值进行制造。
　　压力开关有机械式，电子式两大类，机械式压力开关又分多种，电子式的也分多种。

开关功能

编辑

• 1.可实现上限停止，下限启动的功能；（也可反向控制）

• 2.可以设置启动延时，防止电机的频繁开启造成损伤；

• 3.KPA 、BAR、PSI多种压力单位切换；

• 4.一键清零功能

• 5.具有管道漏压保护的功能

• 6.低功耗，不超过0.5W

• 7.耐震、抗干扰强、响应快，性能稳定。

技术参数

编辑

1.压力调节范围： -0.1～0 Mpa
　　2.压差：≤0.02MPa
　　3.环境温度 -20 ～ 50℃
　　4.介质温度 -25 ～ 120℃
　　5.压力控制器触点负荷 A.C. 220V,16A
　　6.瞬时电流：96A，220V D.C.110V,24A
　　7.瞬时电流：144A，110V
　　8.压力控制器连接方式 标准连接方式：公制，M12×1.25
