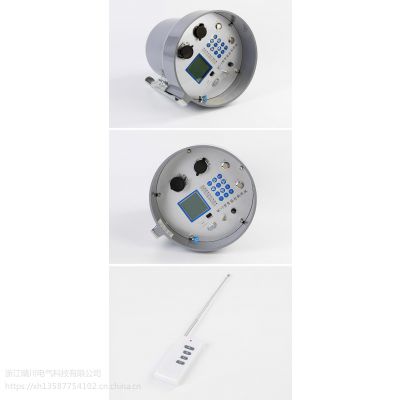

适用于ZW32,ZW20,ZW8型等弾操机构类段路器，作为智能部件与断路器配套组成智能断路器。控制器具备送段式电流保护、零序保护、电压保护以及GSM通信等功能，满足线路基本保护要求,使用160*160大屏显示，内置150W隔离电源输出，PT电源和预付费信号单独接入。

工作环境：温度：-40℃ ~ +70℃；

相对湿度：5% ~ ***；

额定数据：额定电压：AC220V/AC110V(100V)

额定电流：***/1A；

频率：50Hz；

操作电源：额定电压：DC220V；

功率消耗：非通讯状态下≤15VA，通讯状态下≤20VA；

采样精度：电流、电压0.5级；

保护动作精度：有效测量范围内，动作误差不大于3％；

电磁兼容：满足DL/T721-2000《配电自动化远方终端》规定的4级要求；

绝缘性能：绝缘电阻、介质强度、冲击电压满足GB/T17329-2002中4.7.1~4.7.3要求；

设备重量：12千克。

遥测功能

采集单相交流电压

三相电流

零序电流

遥信功能

采集开关位置信号（合位、分位）

开关储能状态

操作旋钮状态（合闸、分闸）

遥控功能

支持远程通讯对开关的分合闸操作

支持短距离无线遥控对开关的分合闸操作

本地操作

支持本地手动操作旋钮对开关分合闸操作

电流保护功能

相间短路保护

零序电流保护

自动控制功能

上电自动合闸功能

失压自动分闸功能

远程通讯功能

支持GPRS网络通讯功能

支持GSM短信功能

支持DL/T634.5101-2002、DL/T634.5104-2002等多种规约

本地维护功能

终端自诊断、自恢复功能

拨码设置保护定值

具备运行、网络、故障等状态指示灯

本地调试RS232接口实现数据查询、参数设置等功能

数据存储功能

SOE数据存储

操作记录存储

故障记录存储

 控制器硬件配置：

√无线遥控      √STR-30      √GPRS通讯      √GSM短信

√IA            √IB          √IC             √I0

√单独零序电流  √合成零序电流

√单线路单PT  √双线路双PT

√单线路双PT(三相三线)       √单线路三PT(三相四线)

√AC220V电源    √拨码显示

断路器操作电压：

√DC220V

保护功能选择：

√速断保护      √过流保护

√重合闸       √后加速

√失压分闸      √上电合闸
